전기차, 에너지 저장 시스템(ESS), 그리고 다양한 전자기기의 핵심 부품인 배터리. 이 배터리의 안전하고 효율적인 운용을 위해서는 정교한 관리가 필수적입니다. 바로 이때 등장하는 것이 배터리 관리 시스템(Battery Management System, BMS)입니다.
BMS는 배터리의 상태를 실시간으로 감시하고, 최적의 성능을 유지하며, 안전사고를 예방하는 배터리의 '두뇌' 역할을 합니다. 하지만 BMS가 단순히 배터리를 켜고 끄는 스위치 역할만 하는 것은 아닙니다. 복잡하고 다양한 배터리 상태 정보를 종합적으로 분석하여 최적의 제어 신호를 생성해내는 고도의 지능형 시스템입니다.

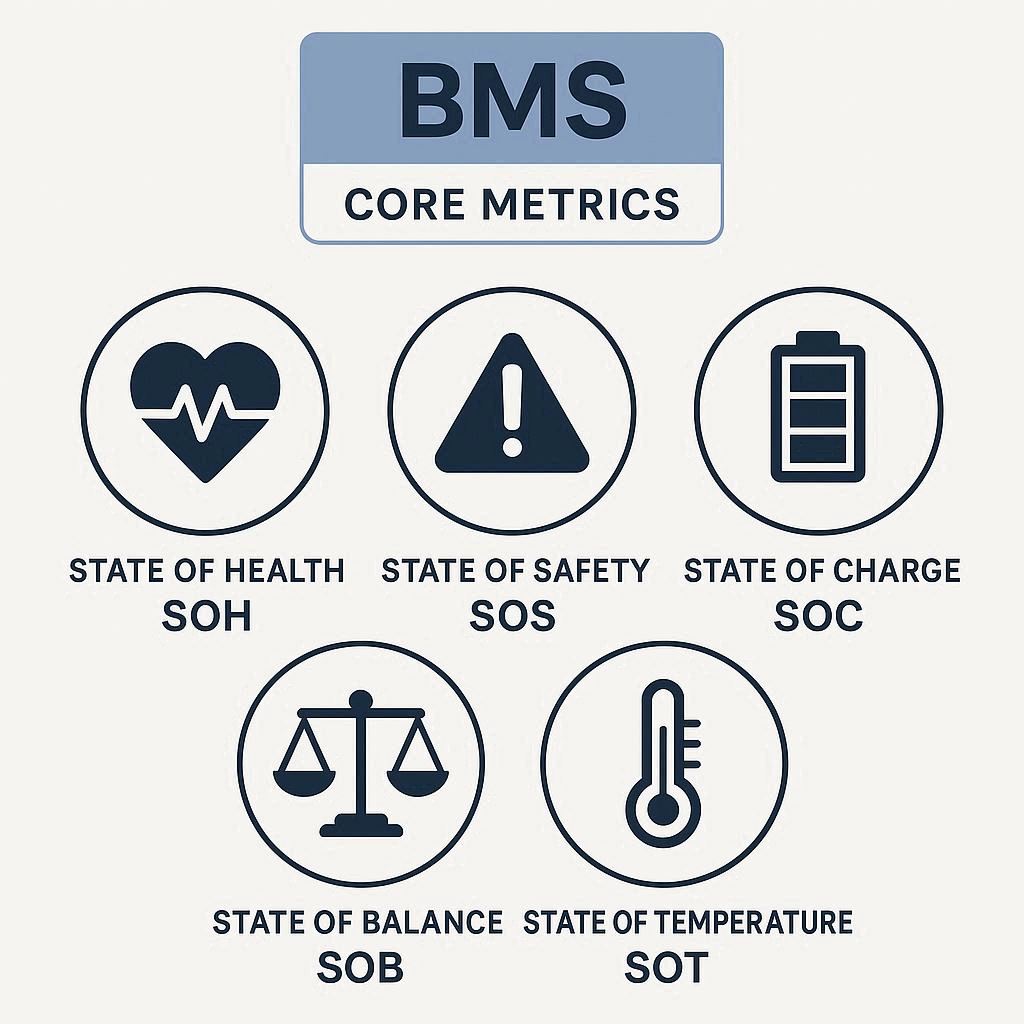

이러한 BMS의 핵심 기능을 이해하기 위해서는 먼저 BMS가 모니터링하고 제어하는 주요 지표들을 정확히 파악해야 합니다. SOH(State of Health), SOS(State of Safety), SOC(State of Charge), SOB(State of Balance), SOT(State of Temperature) - 이 다섯 가지 핵심 지표는 각각 배터리의 서로 다른 측면을 나타내며, 이들이 유기적으로 연동되어 배터리 시스템의 전체적인 상태를 결정합니다.
본 글에서는 이러한 BMS의 핵심 모니터링 지표들을 체계적으로 분석해 보도록 하겠습니다.
SOH (State Of Health) - 배터리 건강 상태
SOH는 배터리의 현재 성능이 처음 생산되었을 때의 성능과 비교하여 얼마나 남아 있는지를 나타내는 지표입니다. 즉, 배터리가 얼마나 '건강'한지를 백분율(%)로 표현합니다.
- 의미: SOH가 100%에 가깝다는 것은 배터리가 새것과 같은 성능을 발휘한다는 의미이고, SOH가 낮아질수록 배터리의 노화가 진행되어 성능이 저하되었음을 뜻합니다.
- 주요 평가 지표:
- 최대 충전 용량 (Capacity): 가장 중요한 지표입니다. 배터리가 최대로 저장할 수 있는 에너지의 양이 줄어들면 SOH도 낮아집니다. 예를 들어, 초기 용량이 100Ah였던 배터리가 현재 80Ah까지만 충전된다면 SOH는 80%가 됩니다.
- 내부 저항 (Internal Resistance): 배터리 내부 저항이 증가하면 효율이 떨어지고 발열이 심해지며 전압 강하가 커집니다. SOH가 낮아질수록 내부 저항은 증가하는 경향을 보입니다.
- 자체 방전율 (Self-Discharge Rate): 배터리를 사용하지 않을 때 자연적으로 전력이 소모되는 비율을 의미합니다. SOH가 낮아지면 자체 방전율이 높아질 수 있습니다.
- 영향 요인:
- 충방전 횟수 (Cycle Life): 배터리를 사용하고 충전하는 횟수가 많아질수록 SOH는 점차 감소합니다.
- 사용 온도: 고온 또는 저온 환경에서의 사용은 배터리 노화를 가속화하여 SOH를 빠르게 떨어뜨립니다.
- 충방전 심도 (Depth of Discharge, DoD): 완전 방전-완전 충전을 반복하는 것보다 적정 수준에서 충방전하는 것이 SOH 유지에 유리합니다.
- 과충전/과방전: 배터리에 치명적인 손상을 주어 SOH를 급격히 저하시킬 수 있습니다.
- 중요성: 전기차의 주행 가능 거리, 휴대폰의 사용 시간 등 배터리 기반 제품의 성능과 수명을 예측하는 데 중요한 기준이 됩니다. SOH가 일정 수준 이하로 떨어지면 배터리 교체가 필요합니다.
SOS (State Of Safety) - 배터리 안전 상태
SOS는 배터리의 현재 안전 상태를 나타내는 지표입니다. SOH가 성능에 초점을 맞춘다면, SOS는 배터리가 현재 얼마나 안전하게 작동하고 있는지, 잠재적인 위험 요소는 없는지를 평가합니다.
- 의미: SOS는 배터리 시스템 내부의 이상 징후나 잠재적인 안전 위험 요소를 감지하고 이를 관리하는 데 사용됩니다. 배터리 화재나 폭발과 같은 심각한 사고를 예방하는 데 결정적인 역할을 합니다.
- 주요 평가 지표 및 관리 요소:
- 온도: 배터리 셀 또는 팩의 온도가 비정상적으로 높거나 급격하게 상승하는지 모니터링합니다. 과열은 화재의 주요 원인입니다.
- 전압 및 전류: 개별 셀의 전압 불균형, 과전압, 과전류 등 비정상적인 전기적 특성을 감지합니다.
- 내부 단락: 배터리 내부의 미세한 단락(Short Circuit) 발생 여부를 감지하여 열 폭주(Thermal Runaway)로 이어지는 것을 방지합니다.
- 가스 발생: 배터리 손상 시 발생하는 가스 종류와 양을 감지하여 위험성을 판단합니다.
- 절연 저항: 배터리 외부로 전류가 새는지(누전)를 확인하여 감전이나 화재 위험을 평가합니다.
- 배터리 관리 시스템(BMS) 상태: BMS 자체의 작동 이상 유무도 중요한 SOS 평가 요소입니다.
- 영향 요인:
- 제조 결함: 초기부터 발생할 수 있는 배터리 셀의 결함.
- 외부 충격 및 손상: 물리적인 충격으로 인한 배터리 손상.
- 오용: 과도한 충방전, 부적절한 충전기 사용 등 사용자의 잘못된 관리.
- 노화 및 열화: SOH가 낮아질수록 안전 위험도 증가할 수 있습니다.
- 중요성: 전기차, 에너지 저장장치(ESS)와 같이 대용량 배터리를 사용하는 시스템에서는 SOS 관리가 필수적입니다. BMS(배터리 관리 시스템)가 실시간으로 배터리의 SOS를 모니터링하고, 위험 징후가 감지되면 자동으로 전원을 차단하거나 경고를 발생시켜 사고를 예방합니다.
SOH와 SOS의 관계 및 중요성
SOH와 SOS는 서로 밀접한 관계를 가집니다. 배터리의 SOH가 낮아지고 노화가 진행될수록 내부 저항 증가, 셀 불균형 심화 등으로 인해 SOS도 낮아질(안전성이 떨어질) 가능성이 커집니다. 따라서 배터리의 성능(SOH)과 안전성(SOS)을 동시에 관리하는 것이 매우 중요합니다.
이 두 지표는 배터리 기반 제품의 수명, 성능, 그리고 무엇보다도 사용자의 안전에 직접적인 영향을 미치기 때문에, 배터리 제조사, 시스템 통합 업체, 그리고 사용자 모두에게 중요한 관리 대상이 됩니다.
SOH와 SOS 외에도 배터리 상태를 나타내는 중요한 지표들이 더 있습니다. 바로 SOC (State of Charge), SOB (State of Balance), SOT (State of Temperature) 입니다. 이 지표들은 배터리의 실시간 작동 상태를 이해하고 관리하는 데 필수적입니다.
SOC (State of Charge) - 배터리 충전 잔량
SOC는 배터리가 현재 얼마나 충전되어 있는지를 백분율(%)로 나타내는 가장 흔하고 직관적인 지표입니다. 휴대폰에서 배터리 아이콘 옆에 표시되는 잔량과 같은 개념입니다.
- 의미: 배터리의 최대 충전 용량 대비 현재 남아있는 에너지의 양을 보여줍니다. SOC가 100%면 완전 충전, 0%면 완전 방전을 의미합니다.
- 측정 방법: 주로 개방회로 전압(OCV: Open Circuit Voltage) 측정, 전류 적산(Current Integration) 방식, 그리고 **칼만 필터(Kalman Filter)**와 같은 복합적인 알고리즘을 통해 추정됩니다.
- OCV 방식: 배터리를 사용하지 않을 때(부하가 없을 때)의 전압과 SOC의 상관관계를 이용하여 추정합니다.
- 전류 적산 방식: 배터리의 충방전 전류를 시간에 따라 누적하여 계산합니다. (Coulomb Counting)
- 중요성:
- 사용자 편의: 남은 배터리 잔량을 알려주어 사용자가 기기 사용 시간을 예측하고 충전 시점을 결정하는 데 도움을 줍니다.
- 시스템 제어: 배터리 관리 시스템(BMS)은 SOC를 기반으로 충전 및 방전 프로세스를 제어하여 배터리 과충전이나 과방전을 방지하고 효율적인 사용을 유도합니다.
- 안전성: 너무 낮은 SOC(과방전)나 너무 높은 SOC(과충전)는 배터리 수명 단축 및 안전성 저하를 유발할 수 있어 적정 SOC 유지가 중요합니다.
SOB (State of Balance) - 배터리 셀 균형 상태
SOB는 배터리 팩 내부에 있는 개별 셀들 간의 전압, SOC, 온도 등이 얼마나 균일한지를 나타내는 지표입니다. 여러 개의 셀이 직렬 또는 병렬로 연결되어 하나의 배터리 팩을 구성할 때 특히 중요합니다.
- 의미: 배터리 팩은 수십, 수백 개의 셀로 이루어져 있는데, 모든 셀의 상태가 완벽하게 동일하지는 않습니다. 시간이 지남에 따라 각 셀의 노화 속도나 특성이 달라져 전압, SOC 등에 불균형이 발생할 수 있습니다. SOB는 이러한 불균형의 정도를 나타냅니다.
- 문제점:
- 용량 저하: 불균형이 심해지면 가장 먼저 충전되거나 방전되는 셀이 전체 팩의 충방전을 제한하게 됩니다. 예를 들어, 한 셀이 먼저 완충되면 다른 셀들이 아직 충전될 여유가 있어도 충전이 중단되거나, 한 셀이 먼저 방전되면 다른 셀들이 아직 에너지가 남아있어도 방전이 중단되어 전체 팩의 사용 가능 용량이 줄어듭니다.
- 수명 단축: 특정 셀에 과도한 스트레스가 가해져 해당 셀의 노화가 가속화되고, 이는 곧 팩 전체의 수명 단축으로 이어집니다.
- 안전 위험: 셀 간의 심한 불균형은 특정 셀의 과열이나 손상을 유발하여 안전 문제를 일으킬 수 있습니다.
- 관리 방법:
- 셀 밸런싱 (Cell Balancing): BMS는 SOB를 모니터링하여 셀 간의 불균형을 해소하는 밸런싱 작업을 수행합니다. 불균형한 셀의 전압을 맞춰주어 모든 셀이 동시에 만충 또는 만방전 상태에 도달하도록 돕습니다. 능동형 밸런싱과 수동형 밸런싱 방식이 있습니다.
- 중요성: SOB 관리는 배터리 팩의 최대 용량을 효율적으로 사용하고, 수명을 연장하며, 안전성을 확보하는 데 필수적인 요소입니다.
SOT (State of Temperature) - 배터리 온도 상태
SOT는 배터리 팩 내외부의 온도 상태를 나타내는 지표입니다. 배터리 성능과 안전성에 온도는 매우 지대한 영향을 미치므로, SOT는 실시간으로 정밀하게 모니터링되고 관리되어야 합니다.
- 의미: 배터리 셀의 평균 온도, 최고/최저 온도, 그리고 셀 간 온도 편차 등을 포함합니다.
- 온도의 영향:
- 고온:
- 성능 저하 및 수명 단축: 배터리 내부 화학 반응을 가속화하여 셀 손상, 전해액 분해 등을 유발하고 수명을 급격히 단축시킵니다.
- 안전 위험: 특정 온도를 초과하면 열 폭주(Thermal Runaway) 현상으로 이어져 화재나 폭발의 위험이 매우 커집니다.
- 저온:
- 성능 저하: 내부 저항이 증가하여 출력 전력이 감소하고 충전 효율이 떨어집니다. 특히 저온에서의 고속 충전은 리튬 도금(Lithium Plating)을 유발하여 배터리 손상 및 안전 위험을 초래할 수 있습니다.
- 용량 감소: 실제로 사용할 수 있는 배터리 용량이 일시적으로 줄어듭니다.
- 고온:
- 관리 방법:
- 열 관리 시스템 (Thermal Management System, TMS): 냉각 및 가열 기능을 통해 배터리를 최적의 작동 온도 범위(예: 20~40°C)로 유지시킵니다. 액체 냉각, 공기 냉각, 히팅 필름 등 다양한 방식이 사용됩니다.
- 온도 센서: 배터리 팩 내부에 여러 개의 온도 센서를 설치하여 실시간으로 온도를 측정하고 편차를 확인합니다.
- 중요성: SOT 관리는 배터리의 최적 성능 유지, 수명 연장, 그리고 무엇보다도 화재/폭발과 같은 안전 사고 예방에 있어 핵심적인 요소입니다.
배터리 관리 시스템(BMS)과 이 지표들

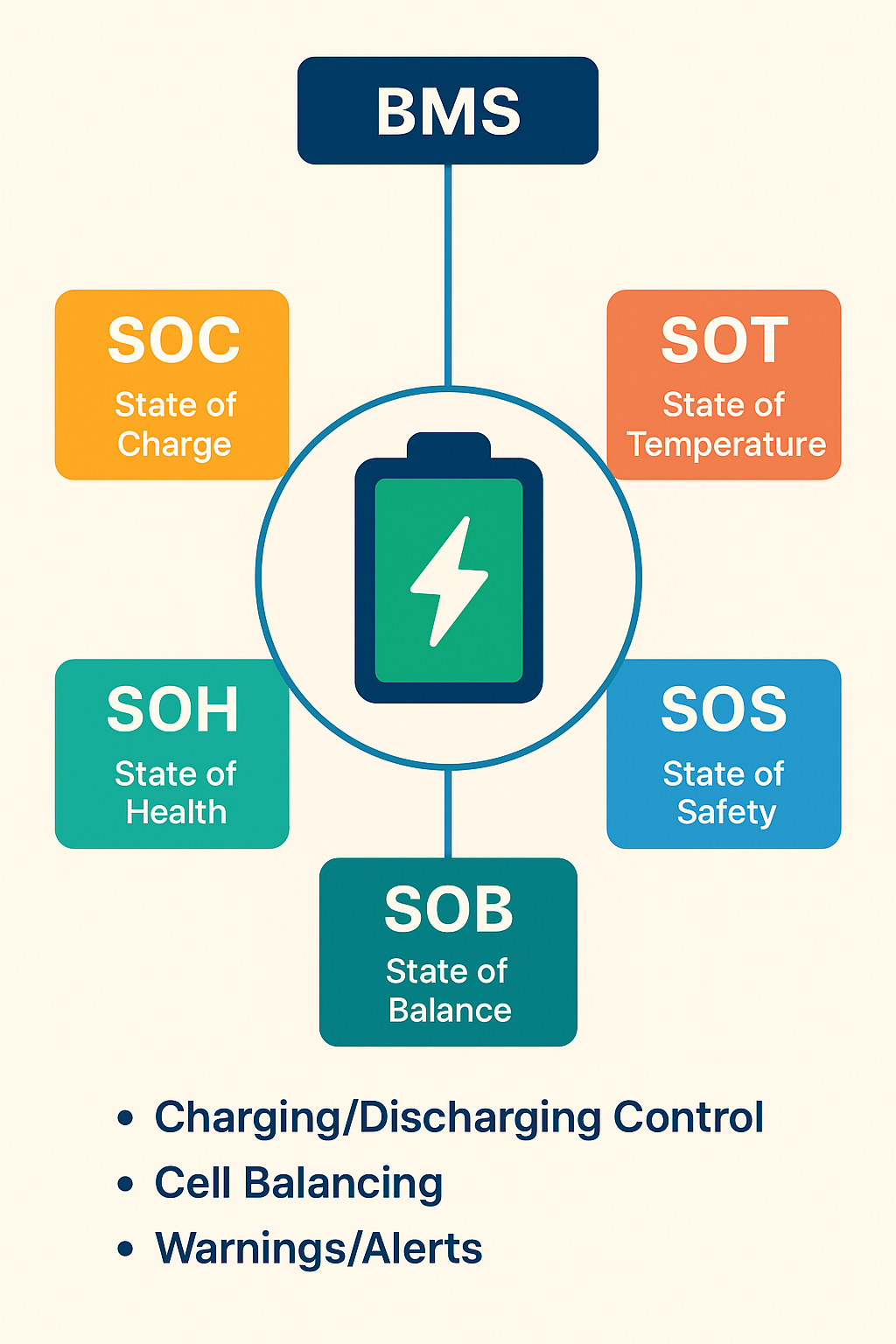

이 모든 지표들 (SOH, SOS, SOC, SOB, SOT)은 **배터리 관리 시스템(BMS)**이 핵심적으로 모니터링하고 제어하는 대상입니다. BMS는 이러한 지표들을 실시간으로 측정, 추정, 분석하여 배터리의 성능을 최적화하고 수명을 연장하며, 가장 중요한 안전성을 확보하는 역할을 수행합니다.
이 지표들을 통해 배터리의 현재 상태를 종합적으로 파악하고 예측함으로써, 전기차의 주행 거리를 정확히 표시하거나, ESS의 효율적인 운영 계획을 수립하거나, 잠재적인 안전 문제를 사전에 감지하고 대응할 수 있게 됩니다.
